异型LED显示屏是根据客户特定要求而设计制作的一类 LED电子显示屏。由于LED显示控制与组合的灵活性，LED屏在许多领域均能得到应用。只要勾画出一个想法、创意，就能创造闪亮的舞台、产品。

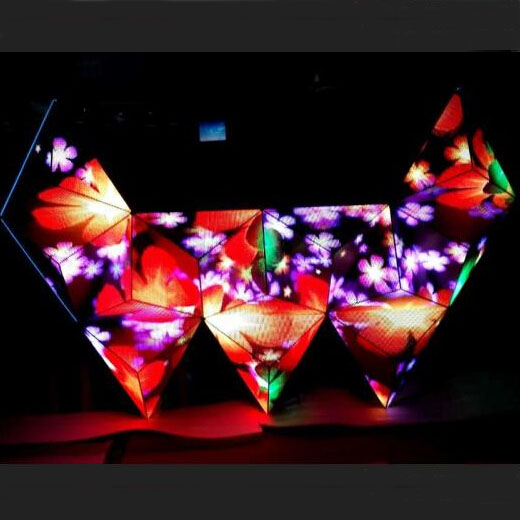

LED异形屏-牛角屏（酒吧DJ台）
模组参数 （MID-P5DIY-1) | ||||||
序号 | 名称 | 规格型号 | 其他备注 | |||
1 | 点间距 | 5mm | ||||
2 | 像素组成 | 1R1G1B | ||||
3 | 封装型号 | SMD3528白/黑灯 | ||||
4 | 模组尺寸 | 370mm*185mm （宽*高） | ||||
5 | 扫描方式 | 16扫 | ||||
6 | 显示模组分辨率 | 96*48点 | ||||
7 | 驱动芯片 | JXI5020 | ||||
8 | 行管驱动 | 4973 | ||||
9 | 工作电压 | DC 4.2～5V | ||||
10 | 最大功率 | 30W | ||||
11 | 工作温度 | -30℃～60℃ | ||||
12 | 模块重量 | 0.5Kg | ||||
结构参数 | ||||||
序号 | 名称 | 规格型号 | 其他备注 | |||
1 | 箱体材质 | 铁箱或者铝箱 | ||||
2 | 箱体颜色 | 黑色 | ||||
3 | 箱体造型 | 异形或不规则 | ||||
4 | 箱体尺寸 | 厚度90～110mm | ||||
5 | 整屏尺寸 | 2300*1600mm | 座架厚度待定 | |||
6 | 单位面积点密度 | 40000点/平米 | ||||
7 | 整屏亮度 | 1200～1500nits | ||||
8 | 白平衡色温 | 6500～9600K | ||||
9 | 水平观看角度 | 120° | ||||
10 | 垂直观看角度 | 120° | ||||
11 | 屏体平整度 | ≤0.1mm | ||||
12 | 整屏重量 | ≤200Kg | ||||
13 | 整屏最大功耗 | 3000W | ||||
14 | 视频功耗 | ≤1500W | ||||
15 | 换帧频率 | 60Hz | ||||
16 | 刷新频率 | ≥1000Hz | ||||
17 | 灰度/颜色 | 16bits/10亿 | ||||
18 | 亮度等级 | 手动调节256级 | ||||
19 | 输入信号 | RF,S-video,RGB,RGBHV,YUV,YC&Composition,etc | ||||
20 | 控制系统 | 定制模式 | 异形专用 | |||
21 | 平均无故障时间 | ＞50000小时 | 常用设备 | |||
22 | 使用寿命 | ＞100000小时 | 发光管使用寿命 | |||
23 | 盲点率 | 3/10000 | 离散分布 | |||
配电参数 | ||||||
序号 | 名称 | 规格型号 | 其他备注 | |||
1 | 输入电压 | AC 110V～220V | 市电输入 | |||
2 | 工作频率 | 50Hz/60Hz | ||||
3 | 转换电压 | DC 4.2V～5V | ||||
4 | 输出功率 | 200W/平米 | ||||
5 | 冷却方式 | 自动散热 | ||||
6 | 电源品牌型号 | 荣电创新5V/40A | ||||
控制系统 | ||||||
序号 | 名 称 | 规格型号 | 其他备注 | |||
1 | 显卡 | GT9300 | ||||
2 | 发送卡 | V10公司定制 | ||||
3 | 接收卡 | V22E公司定制 | ||||
4 | 转接板 | HUB75D公司定制 | ||||
5 | 串口线 | 系统配送 | ||||
6 | DVI线 | 系统配送 | ||||
7 | 说明书 | LED控制系统使用手册 | ||||
8 | LED SCREEN 发送卡 | |||||
9 | 管理工具CD | LED演播室 | ||||
